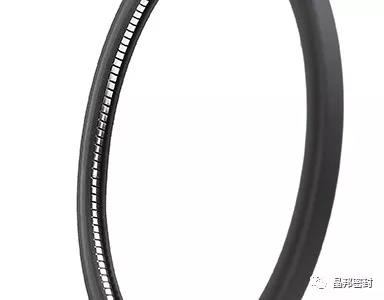

泛塞封(弹簧加压密封件)

发布日期:2019-04-18 2019-04-18 浏览次数: 分享:



当标准弹性体基和聚氨酯基密封件不符合您的应用的操作限制、设备参数或环境条件时,泛塞封(弹簧加压密封件)是一种高度可靠的选择。即使标准密封件可能满足基本需求,许多工程师也会转向弹簧式密封件以提高可靠性,让您高枕无忧。





一、基本设计参数

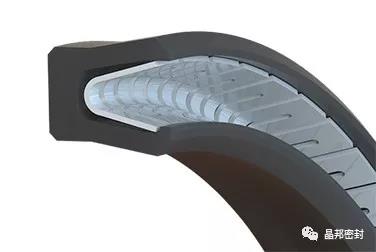

泛塞封的密封外环由高性能氟塑料化合物和工程塑料制成,具有突出的物理和技术特性。同时,弹簧的加入在密封的整个圆周上提供负载,密封外环和弹簧之间形成防漏密封。在这种组合中,弹簧加压使密封唇抵靠压盖和活塞杆表面,实现无泄漏、可靠性高以及超长使用寿命密封。



1. 密封环材料



PTFE是最常用的密封环材料,具有出色的物理、化学特性,成本适中并且机械性能良好。





通过使用不同的填料,可以进一步改善PTFE化合物的性能,提高密封效率(如拉伸强度,耐磨性等)。但并非所有填料都可以无限增加,填料含量通常为5%~40%



常用填充料

 青铜(Bronze)

 碳粉/碳纤(Carbon/Carbon fibre)

 玻纤(Glass fibre)

 石墨(Graphite)

 二硫化钼(Mos2)...

 * 特殊工况填充料可咨询晶邦密封了解详情。



PTFE化合物材料优点:

极宽的温度耐受性

耐温循环性

低摩擦系数

耐磨性强

干运行能力

高PV因子

几乎可以抵抗所有已知的化学品和溶剂

受潮或与流体接触时,没有化学溶胀

......



2. 弹簧的材料、类型



通过前面描述我们知道,弹簧的主要功能是在安装到密封腔中,在密封外环的密封点提供径向力。同时为PTFE密封外环增加了灵活性,以改善偏心和材料磨损情况。







1)泛塞封的介质、操作条件和温度范围广泛,弹簧材料也分多种,如300不锈钢系列(SS)301,302,304和316

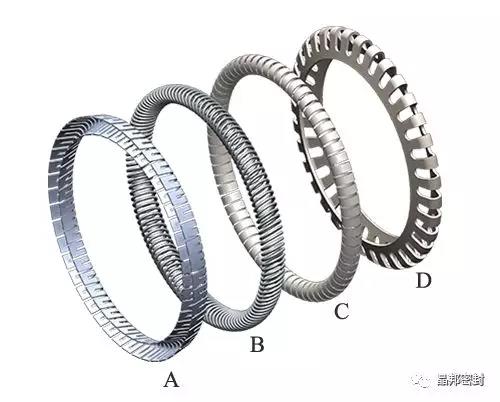

2)泛塞封中较为典型的弹簧设计:

悬臂弹簧(A)

线圈弹簧(B)

螺旋弹簧(C)

连续接触弹簧(D)





3)弹簧的选择可参考以下几个方面的数据:

表面速度

摩擦负荷和摩擦力

工作温度

设备运行情况







由密封产生的摩擦载荷是所选弹簧的径向载荷,系统的压力载荷是所选材料摩擦系数的直接结果。因此,弹簧负载可以定制,以满足动态应用中的特殊低摩擦要求。低温或低温密封应用可能需要极高的弹簧负载。弹簧可补偿密封外环的热收缩,从而实现紧密密封。







二、应用范围
